Especificaciones
frecuencia (-10dB): 70 Hz a 20 kHz
respuesta de frecuencia (±3dB): 95 Hz - 19 kHz
potencia nominal: Programa continuo de 100 W (2 horas) 50 W (200 W pico), ruido rosa continuo (2 horas) 40 W (160 W pico) Ruido rosa continuo (100 horas)
voltaje máximo de entrada: 17,2 V RMS (2 horas), pico de 34,4 V
SPL máximo (1m): 103 dB promedio. Ruido rosa continuo (pico de 109 dB)
sensibilidad: 86 dB, 1 W/1 m (promedio 100 Hz – 10 kHz)
ángulo de cobertura: 100°H x 100°V
factor de directividad (Q): 5.8 (promedio 1kHz - 16kHz)
índice de directividad (DI): 7,2 dB (promedio 1kHz - 16kHz)
impedancia: 8 ohmios (configuración THRU)
tipo de cruce: paso bajo de segundo orden, paso alto de segundo orden
grifos de transformador: 70 V: 15 W, 7,5 W, 3,7 W, 1,8 W 100 V: 15 W, 7,5 W, 3,7 W Pérdida de inserción <0,43 dB en cualquier ajuste de derivación Ajuste pasante: 8 Ω nominal
protección de paso alto recomendada: Paso alto de 70 Hz (24 dB/oct) (para operación de 8 Ω y para todas las configuraciones de derivaciones de 70 V/100 V).
conductores:
LF: cono de fibra de vidrio tejida de 76 mm (3,0 pulg.) con marco de goma de butilo puro con protección de marco Weather-Edge, formador de bobina móvil Kapton™ para alta temperatura, cable de bobina móvil para alta temperatura, geometría de cono optimizada, araña de suspensión lineal y estructura de motor optimizada FEA.
HF: diafragma PEI de 13 mm (0,5 pulg.), fluido ferromagnético de baja viscosidad y formador de bobina de voz Kapton™ liviano.
recinto: Poliestireno de alto impacto (HIPS), pintado con pintura altamente resistente a los rayos UV en versión blanca (-WH) para una máxima resistencia a la decoloración por rayos UV.
rejilla: Altamente enchapado en zinc, acabado en polvo de poliéster TGIC duradero. MTC-23WMG-1 (&-WH) disponible con espuma multicapa WeatherMax™ y respaldo de barrera de vapor de malla de tejido apretado.
accesorios de montaje: Sistema de montaje en pared InvisiBall™ incluido. Dos puntos de fijación de 6 mm (en la parte superior e inferior) para el soporte en U MTC-23UB-1 (&-WH) opcional. Punto de bucle de fijación de seguridad secundario en el panel posterior.
capacidad al aire libre: IP-44 según IEC529 (IP-55 cuando se instala con la rejilla WeatherMax™ MTC-23WMG-1 opcional y la cubierta del panel MTC-PC2 o MTC-PC3). Supera MilSpec 810 para humedad, niebla salina, temperatura y UV. Pasa MilStd-202F para niebla salina y ASTM G85 para aire ácido más niebla salina. Rejilla MTC-23WMG-1 WeatherMax™ opcional para amortiguar la lluvia torrencial y para entornos especialmente difíciles.

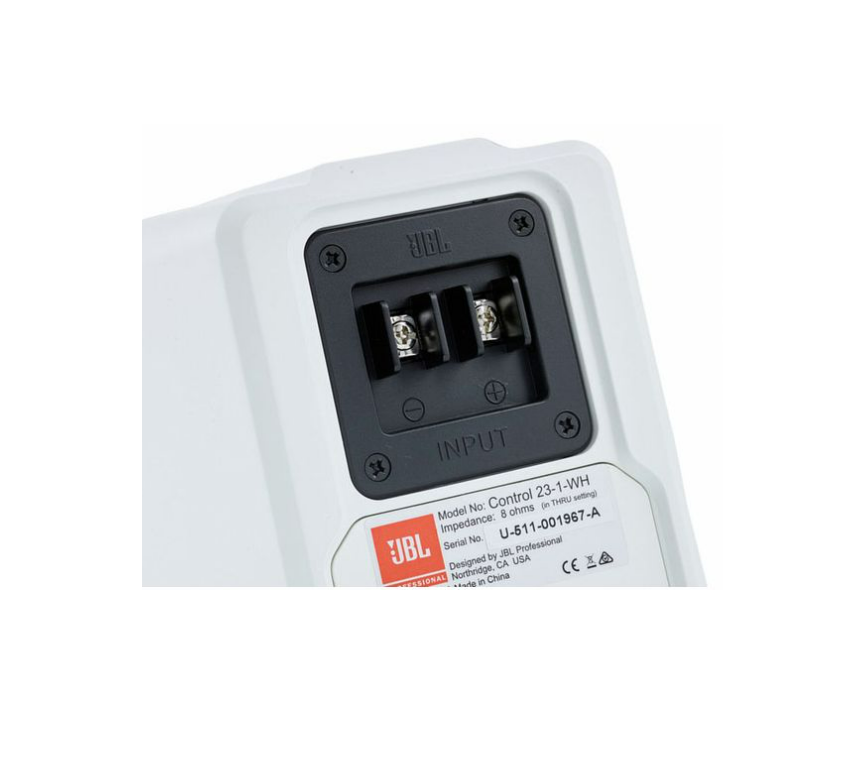

conectores de entrada: bornero para atornillar, base cobre zincado, tornillos y arandelas de metal niquelado. Acepta hasta 9 mm en el exterior, 4 mm en el interior de terminales abiertos (terminales n.° 6, n.° 8 o n.° 10), más cable desnudo (hasta 12 AWG / 2,5 mm2). Cubiertas de paneles protectores opcionales MTC-PC2 y MTC-PC3 disponibles para proporcionar una entrada sellada para protección adicional contra la intemperie.
calificación de la agencia: RoHS; Transformador UL Reconocido por UL1876
colores: negro (RAL9004) o blanco (-WH, RAL9016)
dimensiones (Al. x An. x Pr.): 200 x 141 x 111 mm (7,9 x 5,6 x 4,4 pulgadas); 141 mm (5,6 in) de profundidad total cuando se monta en el soporte de pared InvisiBall.
peso neto: 1,8 kg (4,0 libras)
